Project: 360 graden film projectie

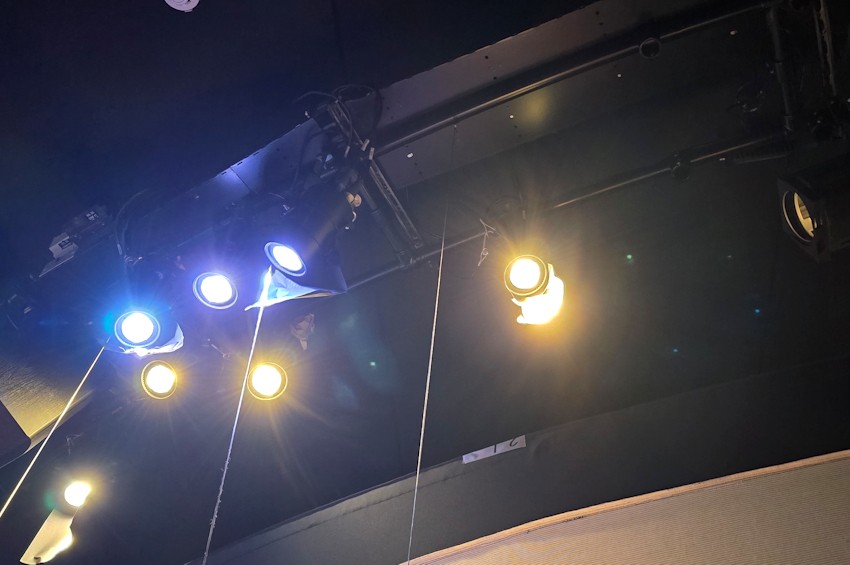

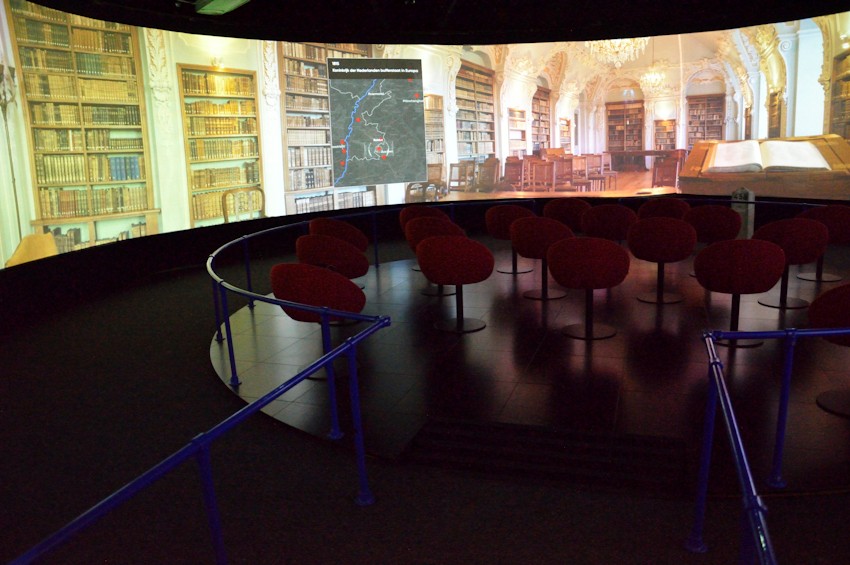

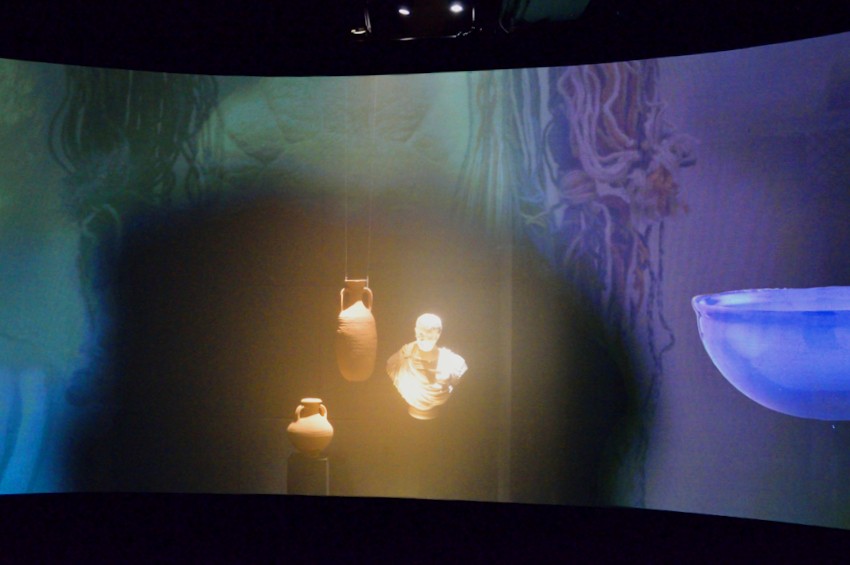

Al vele jaren kunnen bezoekers van het Limburgs Museum een audiovisuele reis door de tijd maken in de Historoscoop. Door middel van een 360 graden panoramische projectie komt 250.000 jaar geschiedenis voorbij van het gebied dat wij nu Limburg noemen, achter het semi transparante projectiedoek staan authentieke collectie items onzichtbaar opgesteld, door deze tijdens de film op het juiste moment aan te lichten verschijnen ze voor de kijkers als extra dimensie achter de film. Na vele jaren van intensief gebruik was de destijds toegepaste apparatuur aan vervanging toe, gezien de leeftijd was het simpelweg vervangen door nieuw geen optie.  Beeldverhouding, resolutie, video-  en audioverbindingen, aansturing, etc., door de tijd is veel digitaal geworden en ging aan de renovatie een grondige voorbereiding vooraf. Om enkele voorbeelden te noemen; de toegepaste halogeen pinspots met kleurfilters zijn vervangen door RGBW LED armaturen, individueel aangestuurd door DMX. De 12 stuks toegepaste lamp projectoren met een 4:3 beeldverhouding, zijn vervangen  door 9 stuks laser projectoren met een 16:10 WUXGA beeldverhouding. Voorheen had iedere projector een separate achterliggende videoserver, in de nieuwe situatie zorgt slechts één Dataton Watchpax mediaserver voor de gehele beeldverwerking.

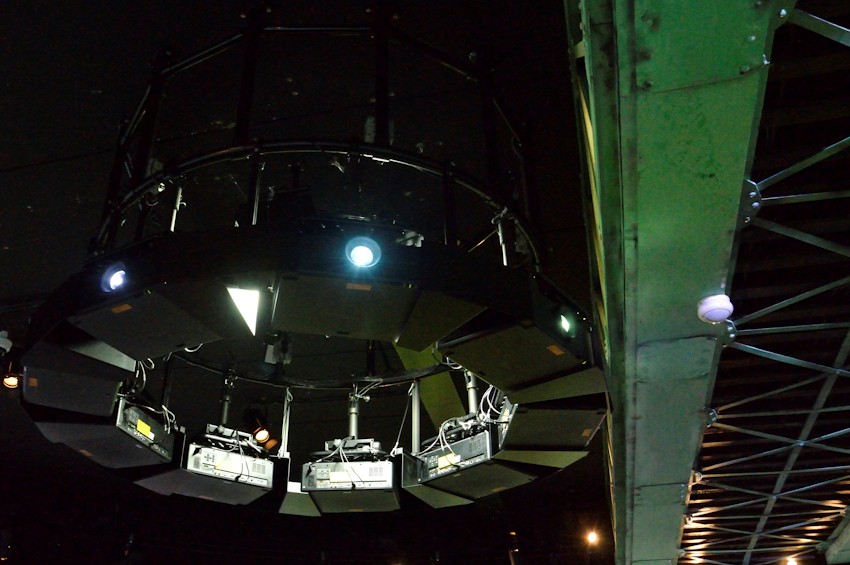

ShowTheme heeft in de eerste fase van dit project de bestaande techniek van de Historoscoop gedemonteerd, daarna is de bestaande bekabeling in kaart gebracht, het grootste deel van deze bekabeling is opgeschoond en vervangen, de bekabeling die behouden kon worden is opnieuw gelabeld en gedocumenteerd. Hierna is alle nieuwe apparatuur geïnstalleerd waarna de verdere opbouw kon plaats vinden. De montage van de 9 stuks laser projectoren, welke fysiek een stuk groter zijn dan de vorige projectoren bracht de nodige uitdagingen met zich mee. Om te waarborgen dat alle projectoren dezelfde afstand tot het projectiedoek hebben is een opmaat gebogen zwart gepoedercoate steigerbuis toegepast. De zijwaartse luchtkoeling van de laserprojectoren en het feit dat deze allemaal dicht op elkaar in een cirkel gemonteerd zijn, zou temperatuur problemen veroorzaken doordat de warme lucht rond geblazen wordt tussen de projectoren, waardoor de temperatuur alsmaar blijft stijgen. Om dit te voorkomen zijn maatwerk airflowdividers toegepast die er voor zorgen dat de koude lucht vanaf de onderzijde aangezogen wordt en de warme lucht naar boven wegeblazen wordt.

Voor de weergave van de 360 graden video is een Dataton Watchpax 62 mediaserver met Watchout software toegepast, deze heeft 4 stuks 4K grafische uitgangen, om hierop de 9 stuks  WUXGA projectoren aan te sluiten zijn Datapath FX4 videoprocessors toegepast, deze verdelen de 4K output naar 3 WUXGA signalen. Door in Watchout gebruik te maken van zogenaamde “Virtual Displays” kan voor elke projector de edge-blending en geometrie correctie worden toegepast, hiervoor was de upgrade naar Dataton’s nieuwe versie Watchout 7 vereist. Verder is op de Watchpax een Focusrite audio interface aangesloten welke zorgt voor de Dolby 5.1 surround sound kanalen.

Het control systeem van deze installatie zorgt voor automatische in- en uitschakeling volgens een voorgeprogrammeerd tijdsschema, daarnaast is de installatie voorzien van een touchscreen voor handmatige bediening bij afwijkende situaties. Tevens controleert het control systeem continu de aangesloten apparatuur en kan bij afwijkingen automatisch email notificaties versturen. In dit project is een Extron IP Link Pro control system toegepast, geprogrammeerd in het python based Extron ControlScript voor de hoogste flexibiliteit en alle mogelijkheden voor het ontwikkelen van eigen device drivers en routines.

Wij wensen het Limburgs Museum en haar gasten veel plezier bij het bezoek aan de vernieuwde Historoscoop.
